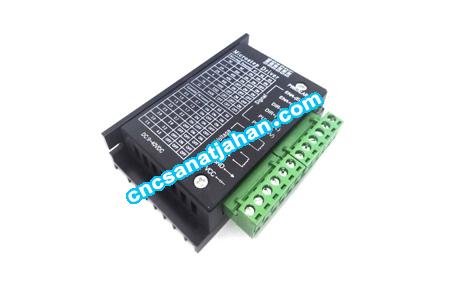

میکرو درایور دو فاز مدل TB6600

میکرو درایور دو فاز مدل TB6600

این درایور یکی از با صرفه ترین درایور های موجود در بازار می باشد و با توجه به قیمت مناسبی که دارد توانسته با میکرو درایور دیگر شرکت های حال حاضر رقابت کند.

موجود در انبار

توضیحات

توضیح تعاریف ترمینال

ورودی سیگنال
⑴ CP +: ترمینال ورودی سیگنال پالس مثبت.
⑵ CP-: ورودی سیگنال پالس ترمینال منفی.
⑶ DIR +: موتور، کنترل معکوس ترمینال مثبت است.
⑷ DIR -: موتور، کنترل معکوس ترمینال معکوس است.
⑸ EN +: کنترل از ترمینال مثبت را خاموش کنید.
⑹ EN-: کنترل کردن ترمینال منفی را خاموش کنید.

اتصال سیم پیچ:
⑴ A +: سیم پیچ موتور A + را وصل کنید.
⑵ A-: سیم پیچ موتور A-phase را وصل کنید.
⑶ B +: اتصال سیم پیچ B + فاز موتور.
⑷ B-: سیم پیچ موتور B- فاز را وصل کنید.

بقیه توضیحات در کاتالوگ زیر موجود است که می توانید آنرا از لینک زیر دانلود نمایید.




دانلود کاتالوگ

اطلاعات بیشتر

مدل
